Газоаналитическое оборудование — точный контроль состава газовых сред

Что такое газоаналитическое оборудование и для чего оно нужно?

Газоаналитическое оборудование — это обширный класс измерительных приборов и систем, предназначенных для определения качественного и количественного состава газовых смесей . В отличие от простых индикаторов, которые лишь сигнализируют о наличии газа, профессиональные газоанализаторы обеспечивают точное измерение концентрации одного или нескольких компонентов в газовой среде .

Эти приборы являются «глазами и ушами» промышленной безопасности и технологического контроля. Они позволяют не только обнаруживать опасные концентрации газов, но и управлять технологическими процессами, оптимизировать горение, контролировать выбросы в атмосферу и обеспечивать качество готовой продукции .

Где применяется газоаналитическое оборудование?

Спектр применения газоаналитического оборудования охватывает практически все отрасли промышленности :

В промышленности и энергетике:

• Нефтегазовая отрасль — контроль утечек метана и пропана, мониторинг взрывоопасных концентраций, контроль качества природного газа

• Энергетика и ЖКХ — анализ дымовых газов на ТЭЦ и котельных, контроль процессов горения, мониторинг выбросов

• Химическая промышленность — контроль технологических процессов, измерение концентрации реагентов и продуктов реакции, обеспечение взрывобезопасности

• Металлургия — контроль состава доменных и конвертерных газов, мониторинг атмосферы в рабочих зонах

• Цементная промышленность — контроль обжига клинкера, оптимизация горения, контроль выбросов

Для экологического контроля и безопасности:

• Мониторинг промышленных выбросов — контроль соответствия нормативным требованиям (автоматизированные системы экологического контроля)

• Контроль воздуха рабочей зоны — измерение содержания вредных веществ на рабочих местах

• Охрана окружающей среды — мониторинг атмосферного воздуха в санитарных зонах предприятий

• Промышленная безопасность — постоянный мониторинг взрывоопасных зон, сигнализация при превышении пороговых концентраций

В научных исследованиях и лабораториях:

• Научные исследования — изучение свойств газов, фундаментальные и прикладные исследования

• Лабораторный анализ — высокоточные измерения состава газовых смесей в лабораторных условиях

Принцип работы газоаналитического оборудования

Газоаналитическое оборудование использует множество различных физических и физико-химических принципов для измерения состава газов. Основные методы включают :

Термокондуктометрический метод — основан на зависимости теплопроводности газовой смеси от ее состава. Используется для анализа двухкомпонентных смесей, где контролируемый компонент существенно отличается по теплопроводности от остальных (например, водород, гелий, углекислый газ) .

Термохимический метод — измеряет тепловой эффект реакции окисления горючих газов на катализаторе. Широко применяется для определения концентраций горючих газов (водорода, углеводородов) во взрывоопасных концентрациях .

Магнитный метод — использует высокую магнитную восприимчивость кислорода для его избирательного определения. Наиболее точный метод для измерения концентрации кислорода в различных смесях .

Оптические методы — основаны на измерении поглощения инфракрасного (ИК) или ультрафиолетового (УФ) излучения газовыми компонентами. Позволяют селективно определять CO, CO₂, SO₂, NO, NO₂, CH₄, HCl и многие другие газы .

Электрохимические методы — измеряют электрические параметры электрохимических систем при взаимодействии с компонентами газовой смеси. Широко используются для контроля токсичных газов (H₂S, Cl₂, NH₃) и кислорода .

Ионизационные методы — основаны на ионизации молекул газа и измерении возникающего ионного тока. К ним относятся пламенно-ионизационные (для углеводородов) и фотоионизационные (для летучих органических соединений) детекторы .

Хроматографические методы — позволяют разделять сложные газовые смеси на отдельные компоненты для последующего количественного анализа .

Масс-спектрометрические методы — наиболее универсальные, позволяют определять практически любые компоненты в газовых смесях на основе разделения ионов по массам .

Важно отметить, что современные газоаналитические системы часто представляют собой сложные комплексы, включающие :

• Пробоотборные устройства (зонды) для отбора пробы из технологического потока

• Системы пробоподготовки (фильтрация, осушка, охлаждение) для приведения пробы к требуемым условиям

• Линии транспортировки для передачи пробы к анализатору без изменения состава

• Собственно газоанализаторы (измерительные приборы)

• Системы калибровки для поддержания точности

• Программное обеспечение для обработки данных и интеграции в системы управления

Разновидности газоаналитического оборудования

По конструктивному исполнению :

1. Стационарные газоанализаторы — предназначены для непрерывного круглосуточного мониторинга в фиксированных точках. Они устанавливаются на постоянной основе и интегрируются в системы промышленной безопасности и автоматизации. Стационарные системы могут включать несколько измерительных точек и сложные системы пробоподготовки .

2. Переносные (портативные) газоанализаторы — компактные, легкие приборы с автономным питанием для оперативного контроля в различных точках. Используются при обследовании помещений, колодцев, резервуаров, для оперативного контроля в процессе эксплуатации .

3. Индивидуальные газоанализаторы — малогабаритные носимые приборы для постоянного контроля воздуха в дыхательной зоне работающего персонала. Оснащаются звуковой, световой и вибрационной сигнализацией при превышении опасных концентраций .

По числу измеряемых компонентов:

• Одноканальные — измеряют концентрацию одного газа (например, метана или кислорода)

• Многоканальные — одновременно определяют несколько компонентов (до 6 и более)

По назначению :

• Для контроля технологических процессов — измерение состава газов непосредственно в процессе производства

• Для контроля промышленных выбросов — мониторинг выбросов в атмосферу (автоматизированные системы экологического контроля)

• Для контроля воздуха рабочей зоны — измерение вредных веществ на рабочих местах

• Для контроля атмосферного воздуха — экологический мониторинг санитарных зон и жилых районов

По типу исполнения:

• Стандартные — для обычных условий эксплуатации

• Взрывозащищенные — для работы в потенциально взрывоопасных зонах (маркировка взрывозащиты)

• С повышенной защитой от пыли и влаги (IP-класс) — для работы в сложных условиях

По способу отбора пробы :

• In situ — анализ непосредственно в технологическом потоке (измерение "на месте")

• Экстракционные — отбор пробы и ее транспортировка к анализатору (более точные, но сложнее в обслуживании)

Как выбрать газоаналитическое оборудование?

Выбор газоаналитического оборудования — ответственная задача, от решения которой зависит безопасность персонала, надежность технологических процессов и соответствие экологическим нормативам .

1. Определите контролируемые компоненты. Четко установите, какие газы или пары необходимо измерять. Разные модели газоанализаторов настроены на конкретные газы .

2. Определите диапазон измерений. Для разных задач требуются разные диапазоны: для сигнализации о превышении ПДК — малые концентрации (ppm), для технологического контроля — большие концентрации (проценты) .

3. Учитывайте условия эксплуатации. Промышленные газоанализаторы должны выдерживать рабочие температуры, вибрации, запыленность, влажность и агрессивные среды . Для уличной установки или работы в сложных климатических условиях требуется соответствующая защита корпуса (IP-класс) и система термостатирования .

4. Выберите тип прибора по месту и способу применения.

• Для непрерывного контроля на объекте — стационарная система

• Для проверок в разных точках — переносной прибор

• Для защиты отдельного сотрудника — индивидуальный газоанализатор

5. Учитывайте требования взрывобезопасности. Если оборудование устанавливается во взрывоопасной зоне, обязательна специальная маркировка взрывозащиты. Класс защиты выбирается в зависимости от категории помещения и типа взрывоопасной среды .

6. Оцените необходимость системы пробоподготовки. При работе с запыленными, влажными или высокотемпературными газами требуется система фильтрации, осушки и охлаждения пробы для защиты измерительных ячеек .

7. Продумайте интеграцию в существующие системы. Современные газоанализаторы должны передавать данные в АСУ ТП или системы диспетчеризации через стандартные интерфейсы: аналоговые сигналы (4-20 мА), цифровые (RS-485, Modbus, Profibus) или релейные выходы .

8. Учитывайте требования к калибровке и обслуживанию. Газоанализаторы требуют периодической поверки и калибровки. Важно наличие системы автоматической калибровки или простого доступа к калибровочным точкам . Доступность запасных частей (фильтры, уплотнения) и сервисных центров также играет большую роль .

9. Проверьте наличие сертификации. Для использования в профессиональной сфере приборы должны быть внесены в Госреестр средств измерений и иметь сертификаты соответствия .

Преимущества использования современного газоаналитического оборудования

• Обеспечение безопасности — своевременное обнаружение утечек и предотвращение взрывов и отравлений

• Соблюдение экологических норм — точный контроль выбросов в атмосферу

• Оптимизация технологических процессов — экономия топлива и сырья на основе данных о составе газов

• Автоматизация — интеграция с системами управления и сигнализации

• Документирование — запись данных для отчетности и анализа

• Дистанционный контроль — возможность мониторинга с удаленных рабочих мест

Купить газоаналитическое оборудование для надежного газового контроля

В нашем каталоге представлен широкий спектр газоаналитического оборудования для решения любых задач:

• Газоанализаторы для измерения одного или нескольких компонентов

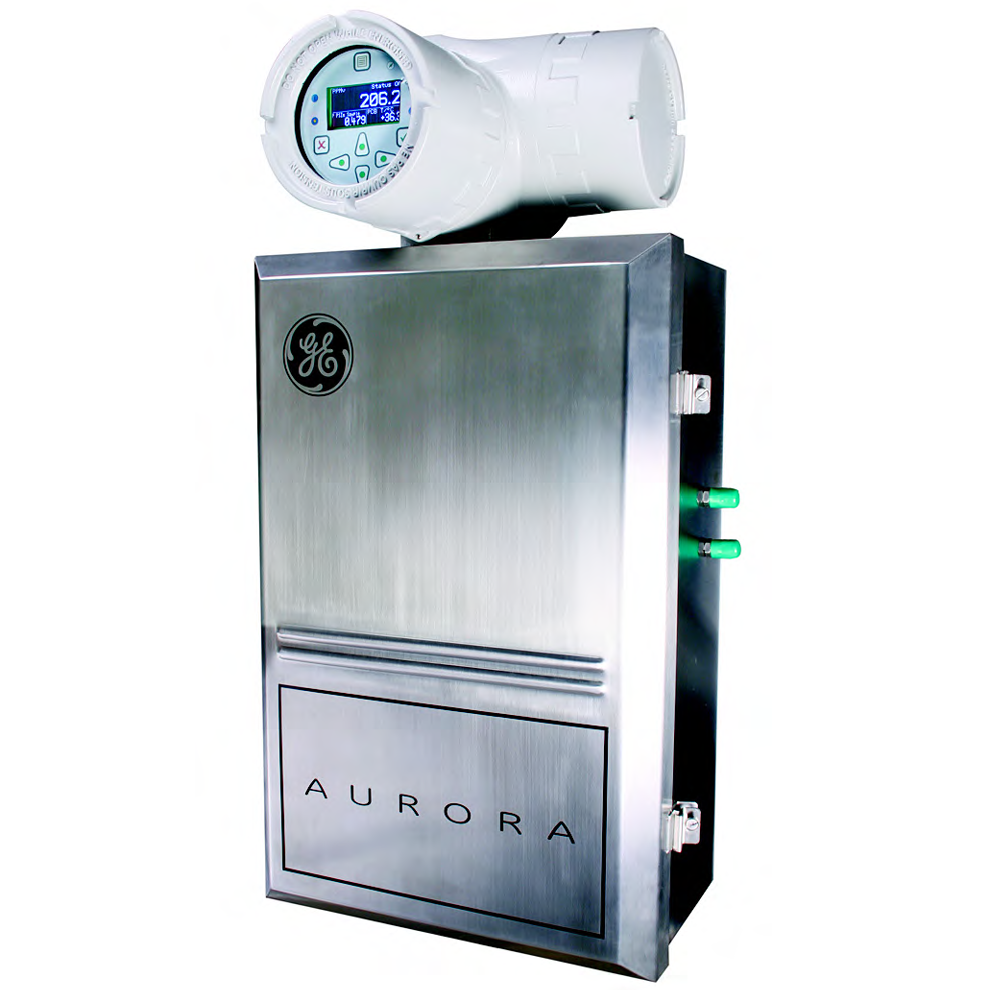

• Анализаторы влажности газа для контроля точки росы

• Системы охлаждения и подготовки газа для обеспечения корректного анализа

• Устройства очистки газа (фильтры, каплеотделители) для удаления примесей

• Источники газовых смесей для калибровки и поверки

• Установки поверки газового оборудования

• Трассоискатели газопроводов для поиска утечек

• Посты аварийной сигнализации по газу и пыли

• Системы учета и регулирования газа

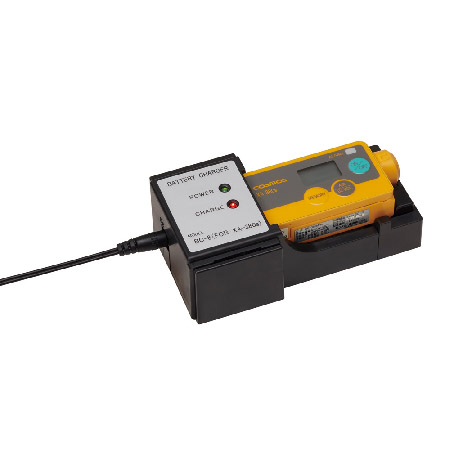

• Аккумуляторы и зарядные устройства

• Газосмесители и генераторы газовых смесей

Цена на газоаналитическое оборудование зависит от типа прибора, количества измеряемых компонентов, используемой технологии, класса точности, исполнения (взрывозащита, защита от внешних воздействий) и требуемой системы пробоподготовки. Вы можете купить как отдельный компактный газоанализатор для оперативного контроля, так и полностью автоматизированную систему мониторинга с комплексом пробоподготовки и интеграцией в АСУ ТП.

На все оборудование предоставляется гарантия производителя. Для подбора оптимальной конфигурации, уточнения цены и условий поставки свяжитесь с нашими специалистами. Поможем выбрать газоаналитическое оборудование, которое обеспечит надежный контроль и безопасность на вашем объекте.
