Поверка газоанализатора VOC72М в Чите
Газоанализаторы УОС72М предназначены для измерений объемной доли и массовой концентрации органических компонентов, приведенных в таблице 2, в воздушных средах при осуществление деятельности в области охраны окружающей среды. Поверка газоанализатора VOC72М проходит в аккредитованной лаборатории РЦСМ и занимает от 1 до 5 дней.
Описание и поверка газоанализатора VOC72М
Принцип действия газоанализатора УОС72М (далее — газоанализатор) основан на хроматографическом разделении анализируемой пробы газа и регистрации содержания измеряемых компонентов при помощи фотоионизационного детектора (ФИД).
Газом-носителем является азот с чистотой не менее 99,9999 %. В качестве источника газа-носителя могут использоваться генератор азота или азот в баллонах под давлением.

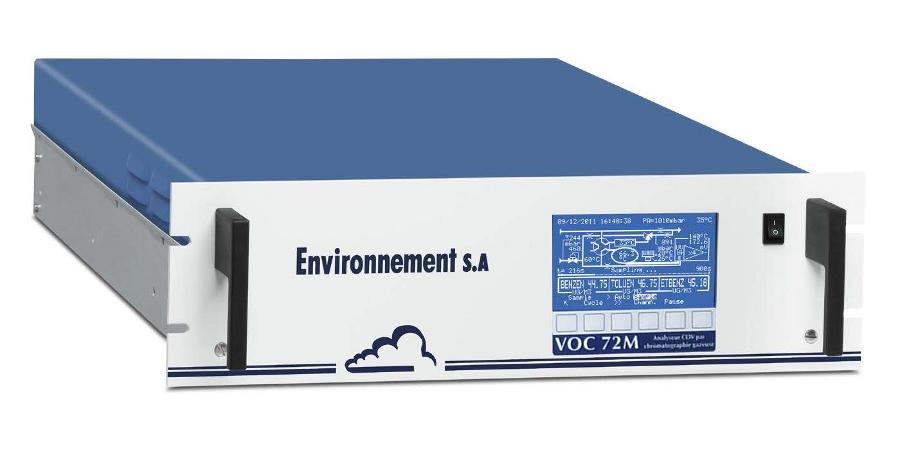

Газоанализатор является одноблочным прибором, выполнен в металлическом корпусе.
В состав газоанализатора входят:
- устройство отбора пробы, состоящее из насоса и трубки, заполненной селективными сорбентами для накопления из пробы определяемого вещества;
- фотоионизационный детектор;
- пневматическая система, соединяющая отдельные блоки (в т.ч. вакуумный насос);
- микропоцессор, управляющий работой составных частей газоанализатора.
Способ отбора пробы — принудительный.
На лицевой панели газоанализатора расположены жидко-кристаллический дисплей, кнопка включения и клавиши управления.
На задней панели газоанализатора расположены:
- вход для анализируемой пробы газа;
- вход для газа-носителя;
- вход для калибровочного газа;
- разъем для подключения сетевого кабеля (230±23) В; разъем для аналогового выхода:
- разъемы для внешнего интерфейса (RJ45, UDPRJ11), USB-порт,
- последовательный порт RS232 или RS422.
Управление режимами работы газоанализатора и обработка измерительной информации производятся с помощью микропроцессорного комплекса, размещенного внутри корпуса прибора.
Программное обеспечение
Газоанализаторы имеют встроенное программное обеспечение VOC72M.
Программное обеспечение осуществляет функции:
- расчет содержания определяемого компонента;
- отображение результатов измерений на ЖКИ дисплее газоанализатора;
- передачу результатов измерений по интерфейсу связи с ПК;
- контроль целостности программных кодов ПО, настроечных и калибровочных констант;
- контроль общих неисправностей (связь, конфигурация);
- контроль архивации измерений;
- контроль внешней связи (RS 232/422/Ethernet).
Влияние программного обеспечения газоанализаторов учтено при нормировании метрологических характеристик.
Поверка осуществляется по документу МП-242-1989-2016 «Газоанализаторы VOC72М. Методика поверки», утвержденному ФГУП «ВНИИМ им. Д.И. Менделеева» «29» февраля 2016 г. Основные средства поверки:
- генератор газовых смесей ГГС модификаций ГГС-Т или ГГС-К по ШДЕК.418319.009ТУ — рабочий эталон 1-го разряда по ГОСТ 8.578-2014, регистрационный номер 62151-15;
- источники микропотоков ИМ стирола, бензола, толуола, этилбензола, о-ксилола, м-ксилола, п-ксилола, изопропилбензола (кумол), 1,2,4-триметилбензола (псевдокумол) по ИБЯЛ.418319.013ТУ — рабочие эталоны 1-го разряда по ГОСТ 8.578-2014, регистрационный номер 15075-09;
- генератор газовых смесей ГГС модификаций ГГС-Р или ГГС-К по ШДЕК.418319.009ТУ — рабочий эталон 1-го разряда по ГОСТ 8.578-2014, регистрационный номер 62151-15, в комплекте со стандартными образцами состава газовых смесей в баллонах под давлением: С6Н6/С7Н8/э-С8Н10/о-С8Н10/м-С8Н10/п-С8Н10/К2 (ГСО 9688-2010), i-C9H10/N2 (ГСО 10525-2014), C4H6/N2 (ГСО 10388-2013).
