Поверка рефлектометра оптического РЕЙС-405 в Чите

РЕЙС-405 предназначен для использования как в составе электроизмерительных лабораторий, так и автономно, для решения задач обнаружения, идентификации и определения расстояния до мест дефектов в силовых кабельных линиях. Поверка рефлектометра оптического РЕЙС-405 проходит в аккредитованной лаборатории РЦСМ и занимает от 1 до 5 дней.

Рефлектометр РЕЙС-405 может быть также использован для измерения и других типов линий с металлическими проводниками.

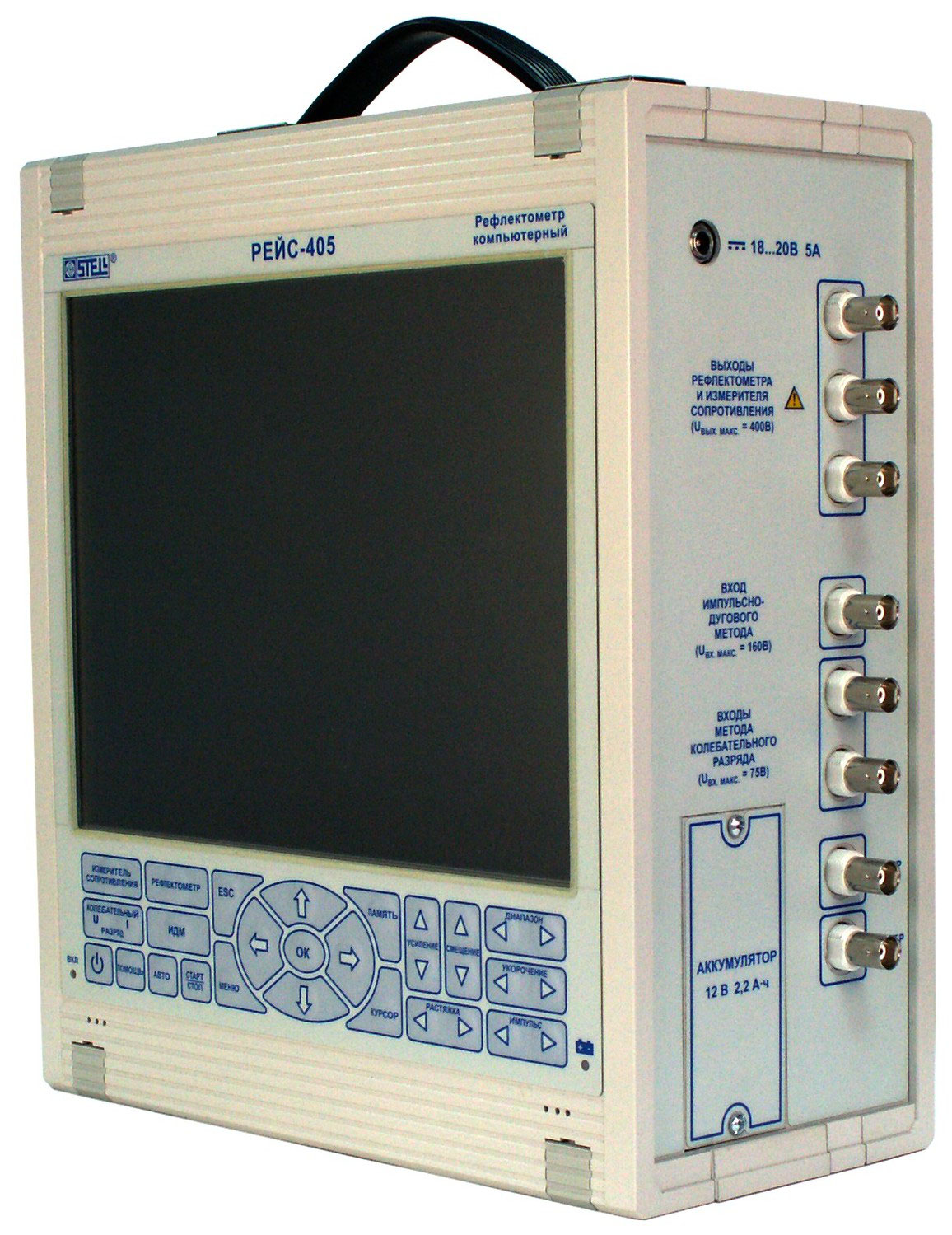

Конструкция корпуса компьютерного рефлектометра РЕЙС-405 такова, что прибор имеет относительно небольшой вес и удобное расположение органов управления и подключения.

В электроизмерительной лаборатории рефлектометр РЕЙС-405 может быть использован либо как постоянно-встроенный прибор, либо как съемный прибор.

РЕЙС-405 является одним из лучших средств российского производства для предварительной локации повреждений в силовых кабельных линиях, так как позволяет с наилучшим эффектом реализовать все необходимые для силовых кабельных линий методы измерения.

Поверка рефлектометра оптического РЕЙС-405, особенности применения:

 Два из четырех имеющихся в приборе метода, а именно: метод измерения сопротивления изоляции и метод отраженных импульсов могут быть использованы для измерения любых линий с металлическими проводниками: силовых кабельных линий, линий связи, контроля, управления и других. Для этого не нужны никакие дополнительные устройства.

Два других метода: импульсно-дуговой метод и метод колебательного разряда могут быть реализованы только совместно с дополнительными высоковольтными устройствами, которые не входят в комплект поставки прибора.

При разработке прибора РЕЙС-405 были сохранены все положительные качества рефлектометра РЕЙС-305, а именно: широкие функциональные возможности, хорошие технические характеристики, принцип прямого управления режимами и параметрами, простота выбора необходимого режима, простота и интуитивная понятность интерфейса, наличие автономного питания (встроенный аккумулятор), работоспособность как от промышленной сети переменного тока, так и от бортовой сети автомобиля, небольшие габариты и вес.

Новые положительные качества компьютерного рефлектометра  РЕЙС-405

При разработке схемных, программных, а также конструктивных решений нового прибора были учтены замечания и пожелания пользователей приборов РЕЙС-305.

В результате компьютерный рефлектометр РЕЙС-405 получил много новых положительных качеств, в том числе:

• достаточно большой встроенный цветной TFT-экран (диагональ 10,4”) с разрешением 800 х 600 точек,
• 4-й режим — измерение сопротивления изоляции,
• вместо ручного управления выходным сопротивлением применено программное,
• увеличен диапазон измеряемых расстояний (с 51 км до 250 км),
• увеличена максимальная амплитуда зондирующего сигнала (с 25 В до 120В),
• увеличено максимальное перекрываемое затухание (с 80 до 95 дБ),
• увеличена частота дискретизации входного сигнала (со 160 до 200 МГц),
• многократно увеличен объем встроенного запоминающего устройства для энергонезависимого сохранения измеренных рефлектограмм и импульсных характеристик (в 10000 раз),
• обеспечена возможность легкого сохранения измеренной информации непосредственно на USB Flash-накопителе пользователя,
• при подключении к прибору РЕЙС-405 стандартной компьютерной USB-клавиатуры и «мыши», открывается возможность выполнять текстовое и графическое редактирование материалов пользователя,
• обеспечена возможность непосредственного подключения к прибору РЕЙС-405 различных устройств, в том числе принтера — для распечатки результатов измерений,
• обеспечена возможность подключения к прибору РЕЙС-405 внешнего стандартного монитора любого размера и с разрешением — до 2048 x 1536 точек, через стандартный VGA разъем,
• конструкция корпуса, расположение экрана, кнопок управления и разъемов для подключения к измеряемой линии прибора РЕЙС-405 обеспечивают лучшие, чем у прибора РЕЙС-305, возможности по встраиванию прибора в конструкцию передвижных кабельных электролабораторий.
